Ленты конвейерные резинотканевые

Лента конвейерная резинотканевая

Компания «Промпоставка» предлагает широкий выбор конвейерных (транспортерных) лент. У нас вы можете купить изделия из тканей ТК-200, БКНЛ-65 от ведущих российских заводов резинотехники.

По договоренности с заказчиком возможно изготовление под заказ с нужными вам шириной, толщиной обкладок, длиной и типом тканей.

Лента конвейерная резинотканевая ГОСТ 20-2018

ГОСТ 20-2018 “Ленты конвейерные резинотканевые” — это межгосударственный стандарт, введенный в действие в качестве национального стандарта РФ на территории России с 1 июля 2019 года, заменил ГОСТ 20-85 "Ленты конвейерные резинотканевые. Технические условия".

Настоящий стандарт распространяется на конвейерные ленты конечной длины с резинотканевым послойным тяговым каркасом и наружными резиновыми обкладками с плоскими поверхностями, применяемые для транспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах с плоскими или желобчатыми роликоопорами. Стандарт не распространяется на ленты с каркасом и обкладками из других материалов, а также на ленты для угольных шахт вида ШТС (ТГ).

Резинотканевая транспортерная лента – типы

В зависимости от условий эксплуатации и назначения ленты изготовляют четырех типов: 1, 2, 3, 4 и следующих видов: общего назначения, морозостойкие, теплостойкие, трудновоспламеняющиеся (для угольных и сланцевых шахт), трудновоспламеняющиеся морозостойкие и пищевые.

Тип 1 – для тяжелых условий эксплуатации

Включает: тип 1.1 – очень тяжелые условия эксплуатации и тип 1.2 – тяжелые условия эксплуатации.

Транспортирование материалов:

• руды черных и цветных металлов кусками до 500 мм. (для типа 1.1) и до 350 мм. (для типа 1.2);
• известняк, доломит, крепкие горные породы кусками размером до 500 мм.;
• уголь и антрацит кусками до 700 мм;
• бревна диаметром до 900 мм.;
• другие крупнокусковые материалы.

Виды лент, обозначения, температура эксплуатации:

• конвейерные ленты общего назначения, вид 1.1 и 1.2 – эксплуатация при температуре окружающего воздуха от -45 до + 60°С;
• морозостойкие конвейерные ленты, вид 1.1М и 1.2М – эксплуатация при температуре окружающего воздуха от -60 до + 60°С;
• трудновоспламеняющиеся конвейерные ленты, вид 1.2Ш – эксплуатация в шахтах при температуре от -25 до + 60 °С;
• трудновоспламеняющиеся морозостойкие конвейерные ленты, вид 1.2ШМ – эксплуатация в шахтах при температуре от -45 до + 60 °С.

Тип 2 – для средних условий эксплуатации

Транспортирование материалов:

• руды черных и цветных металлов кусками до 100 мм.;
• известняк, доломит, кокс, агломерат, шихта, концентрат рудный и другие высокоабразивные и абразивные материалы кусками размером до 150 мм. и штучные грузы;
• уголь и антрацит кусками размером до 500 мм. и породы кусками размером до 300 мм.;
• уголь рядовой, глина, цемент, мягкие породы и другие малоабразивные материалы кусками до 150 мм.;
• материалы с температурой не выше 100°С, 150°С, 200°С высокоабразивные и абразивные малоабразивные и неабразивные;
• малоабразивные материалы, в том числе продукты сельского хозяйства, неабразивные мелкие, сыпучие и пакетированные материалы.

Виды лент, обозначения, температура эксплуатации:

• конвейерные ленты общего назначения, виды 2.1, 2.2, 2Л – эксплуатация при температуре окружающего воздуха от -45 до + 60 °С;
• морозостойкие конвейерные ленты, виды 2М, 2ЛМ – эксплуатация при температуре окружающего воздуха от -60 до + 60 °С;
• трудновоспламеняющиеся конвейерные ленты, вид 2Ш – эксплуатация в шахтах при температуре от -25 до + 60 °С;
• трудновоспламеняющиеся морозостойкие конвейерные ленты, вид 2ШМ – эксплуатация в шахтах при температуре от -45 до + 60 °С;
• теплостойкие конвейерные ленты, вид 2Т1 (транспортирование материалов с температурой до 100 °С) – эксплуатация при температуре окружающего воздуха от -25 до + 60 °С; вид 2Т2 (транспортирование материалов с температурой до 150 °С) – эксплуатация при температуре окружающего воздуха от -10 до + 60 °С; вид 2Т3 (транспортирование материалов с температурой до 200 °С) – эксплуатация при температуре окружающего воздуха от -25 до + 60 °С;
• пищевые конвейерные ленты, вид 2ПЛ – эксплуатация в шахтах при температуре от -25 до + 60 °С.

Тип 3 и 4 – для легких условий эксплуатации

Транспортирование материалов: малоабразивные материалы, в том числе продукты сельского хозяйства, неабразивные мелкие, сыпучие и пакетированные материалы, мелкие упакованные пищевые продукты.

Виды лент, обозначения, температура эксплуатации:

• конвейерные ленты общего назначения, виды 3, 4 – эксплуатация при температуре окружающего воздуха от -45 до + 60 °С;
• пищевые конвейерные ленты, виды 3П, 4П – эксплуатация при температуре окружающего воздуха от -25 до + 60 °С.

Размеры

Ленты изготовляют шириной от 100 мм. до 3000 мм. с количеством тяговых прокладок от 2 до 8. Длина и ширина, а также вид и количество материала, используемого для изготовления продукции, определяет ее назначение.

Конструкция

Лента резиновая армированная состоит из армирующей ткани и эластичных и упругих материалов, таких как резина, придающих конструкции конвейерной ленты характеристики, необходимые для каждого отдельного условия эксплуатации.

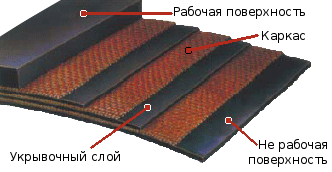

Рисунок 1. Конструкция транспортерной ленты.

Изделия всех типов должны иметь резинотканевый послойный тяговый каркас из специального типа тканей (см. ниже). В каркасе лент из синтетических тканей между тканевыми прокладками должны быть резиновые прослойки. В зависимости от типа ленты предусмотрены борта: нарезные борта (НБ) и резиновые борта (РБ).

Каркас может быть выполнен из следующих типов ткани:

• БКНЛ-65 – ткань с основой и утком из комбинированных нитей (полиэфир/хлопок);
• ТК-100 (200-2, 300-2, 400) – синтетических ткань с основой и утком из полиамидных нитей (полиамидные ткани);
• ЕР-200 (250, 315, 400, 450, 500, 630) – синтетическая ткань с основой из полиэфирных нитей, с утком из полиамидных нитей (импортные аналоги ткани ТК);
• ТЛК-200 (250, 300, 315, 315-2, 400-2, 500) – синтетическая ткань с основой из полиэфирных нитей, с утком из полиамидных нитей;

Лента конвейерная резинотканевая маркировка, условные обозначения

В маркировке указывают: тип изделия и специфика условий эксплуатации; ширина в мм.; количество и материал тканевых прокладок; информацию о рабочей и нерабочей резиновых обкладок: толщина, материал из которого они изготовлены (класс резины); вид борта; нормативный документ, по которому изготавливалась лента.

Обкладка имеет несколько маркировочных символов со следующими обозначениями:

• «П» – пищевая; предназначены конвейерные ленты для пищевого производства;
• «О» – общее назначение; наиболее универсальные, могут применяться в самых разных автоматизированных транспортировочных линиях;
• «КЩ» – устойчивая к щелочам и кислотам; эксплуатируются в особых условиях химической промышленности;
• «Б» – бензин; обкладка, устойчивая к бензину и другим производным нефтепродуктов.

Примеры условных обозначений

• Лента 1.1-1600-4-ЕР-400-8-2-А ГОСТ 20-2018: лента конвейерная типа 1, подтипа 1.1 общего назначения, шириной 1600 мм., с четырьмя прокладками из ткани ЕР-400, с рабочей обкладкой 8 мм. и нерабочей 2 мм. из резины класса А.
• Лента 1.2Ш-1000-5-ТК-200-2-6-3,5-Г-1 ГОСТ 20-2018: лента конвейерная типа 1, подтипа 1.2Ш трудновоспламеняющаяся, шириной 1000 мм., с пятью прокладками из ткани ТК-200-2, с рабочей обкладкой толщиной 6 мм. и нерабочей 3,5 мм. из резины класса Г-1.
• Лента 2Т1-800-6-ТК-100-8-2-Т-1-НБ ГОСТ 20-2018: лента конвейерная типа 2, теплостойкая, шириной 800 мм. с шестью прокладками из ткани ТК-100, с рабочей обкладкой толщиной 8 мм. и нерабочей 2 мм. из резины класса Т-1 с нарезным бортом.
• Лента 2М-1200-4-ТК-200-2-5-2-М-РБ ГОСТ 20-2018: лента конвейерная типа 2, морозостойкая, шириной 1200 мм. с четырьмя прокладками из ткани ТК-200-2, с рабочей обкладкой толщиной 5 мм. и нерабочей 2 мм. из резины класса М с резиновым бортом.
• Лента 3-800-3-ТК-100-3-Б ГОСТ 20-2018: лента конвейерная типа 3, общего назначения, шириной 800 мм. с тремя прокладками из ткани ТК-100, с рабочей обкладкой толщиной 3 мм. из резины класса Б.
• Лента 4П-500-2-БКНЛ-65-2-2-1-П ГОСТ 20-2018: лента конвейерная типа 4, пищевая, шириной 500 мм. с двумя прокладками из ткани БКНЛ-65-2, с рабочей обкладкой толщиной 2 мм. и нерабочей 1 мм. из резины класса П.

Стыковка конвейерных лент

При необходимости можно удлинить конвейерную ленту для этого используется специальная стыковка. Ленты стыкуют методом горячей или холодной вулканизации по рекомендациям и инструкциям изготовителей лент. Ленты методами холодной и горячей вулканизации стыкуют, используя прослоечные и обкладочные резины и специальные клеи.

Допускается стыковка лент с помощью механических соединителей (разъемные и неразъемные механические стыковые крепления – соединения): для лент всех видов из тканей прочностью не более 100 Н/мм. шириной до 1200 мм. и трудновоспламеняющиеся шириной до 1200 мм. на основе тканей прочностью 200 Н/мм. в соответствии с документацией по стандартизации. При выборе метода стыковки учитывают тип конвейерной ленты и условия эксплуатации. Стыковку и монтаж лент производят при температуре окружающего воздуха от плюс 15°С до плюс 25°С.

Лента конвейерная резинотканевая, цена в Омске от компании «Промпоставка»

В нашей компании вы можете купить ленту конвейерную резинотканевую по доступной цене – как оптом, так и в розницу. Доставка осуществляется по всей России. Являемся официальным дилером завода-изготовителя. Вся продукция перед поступлением на склад предприятия проходит контроль качества.

Гарантии изготовителя:

• изготовитель гарантирует соответствие лент требованиям стандарта (ГОСТ 20-2018) при соблюдении условий эксплуатации, хранения и транспортирования;
• гарантийный срок хранения лент – 12 мес. со дня изготовления;
• гарантийный срок эксплуатации лент общего назначения, морозостойких и трудновоспламеняющихся – 12 мес., теплостойких вида 2Т1 и пищевых – 6 мес., теплостойких вида 2Т2 – 4 мес., теплостойких вида 2Т3 – 3 мес. со дня ввода лент в эксплуатацию.

Для организации производственных линий мы предлагаем новые конвейерные ленты общего назначения, пищевые из различных материалов: в т.ч. резинотканевые, с разным количеством тканевых прокладок; ремни плоские резинотканевые, а также крепления для конвейерных лент (механические соединители).

Помимо новых резиновых лент в продаже имеется резинотканевая транспортерная лента б/у в отличном состоянии (восстановленная и лежалая). Она подходит для вторичного использования на конвейерах. Как правило, такие ленты в отличном состоянии, некоторые из которых имеют небольшие следы от роликов.

Заказать всю необходимую продукцию, получить профессиональную консультацию и дополнительные услуги вы можете у наших менеджеров.
